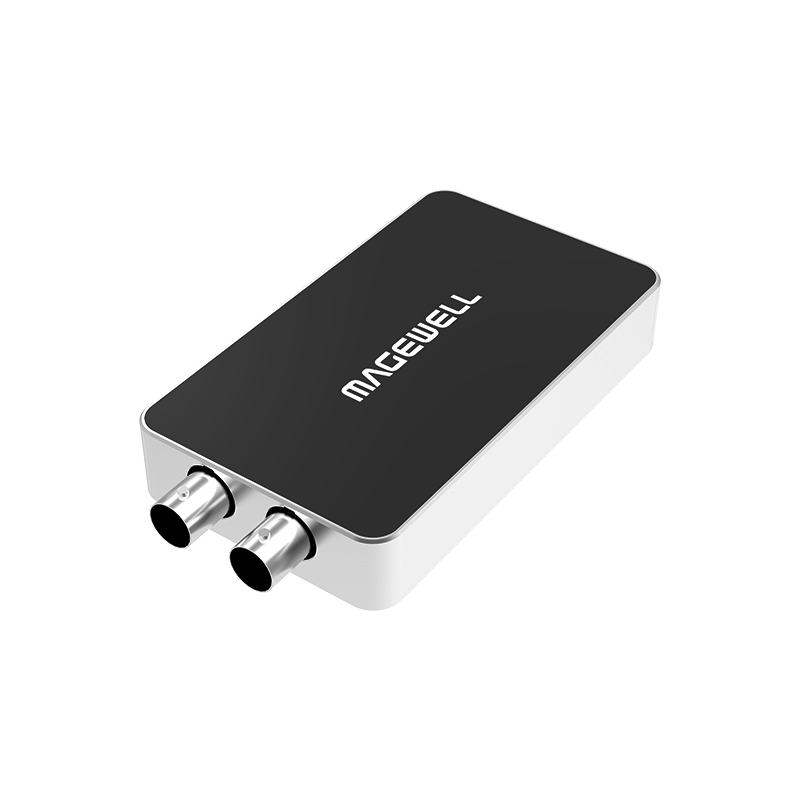

Magewell USB Capture SDI Plus
Przechwytuj SD / HD / 3G / 2K SDI + osadzony dźwięk. Wejście audio przez wejście liniowe. Wyodrębnij osadzone audio SDI i wyjście przez wyjście liniowe
Dane techniczne
Obsługiwany system operacyjny:
- Windows 7/8 / 8.1 / 10 / Server 2008 / Server 2008 R2 / Server 2012 / Server 2016 (x86 i x64)
- Linux (obsługa architektury x86, x64 i ARM)
- Ubuntu 12.04 / 14.04 / 16.04 / 17.04 / 17.10 (x86 i x64)
- CentOS 6.5 / 7 (x86 i x64)
- Fedora 25/26/27 (x86 i x64)
- Red Hat 6.5 i nowszy (x86 i x64)
- OS X 10.9 / 10.10 / 10.11
- macOS 10.12 / 10.13
- Chrome OS
Obsługiwane oprogramowanie:
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Każde inne oprogramowanie do kodowania lub przesyłania strumieniowego oparte na DirectShow / V4L2 / AVCaptureSession
Interfejsy wejściowe:
- BNC SD / HD / 3G SDI
- Gniazdo audio 3,5 mm niezbalansowany interfejs wejścia liniowego
- Interfejs hosta:
- USB 3.0: kompatybilny z USB 2.0, kompatybilny z USB 3.1 Gen 1
Interfejs wyjściowy:
- Gniazdo audio 3,5 mm, niezbalansowany interfejs wyjścia liniowego
- Interfejs przelotowy:
- BNC SD / HD / 3G SDI
Funkcje wprowadzania:
- Obsługa rozdzielczości wejściowej do 2048x1080
Cechy szczególne SDI:
- Zintegrowany korektor kablowy obsługujący kabel o długości do 140 M dla sygnałów 3G-SDI
- Obsługa standardów SD / HD / 3Ga / 3Gb / 3Gb-DL / 3Gb-DS
- Obsługa trybu 2K (2048x1080)
- Obsługa próbkowania kolorów RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2
- Obsługa 10/12-bitowej głębi kolorów
- Obsługa ekstrakcji identyfikatora ładunku SMPTE 352
- Obsługa do 2 (mono) kanałów audio przy 48 kHz
- Obsługa ekstrakcji informacji o formacji audio i danych o stanie kanału
- Ograniczona obsługa 3Gb-DS: można przechwycić tylko pierwszy strumień
- Ograniczona obsługa przechwytywania pierwszego łącza podwójnych interfejsów:
- YCbCr 4: 2: 2 10-bit 1080p 50 / 59,94 / 60: zarejestrowany jako 1080i 50 / 59,94 / 60
- YCbCr 4: 4: 4 10-bit: przechwycony jako 4: 2: 2
- Próbkowanie cząstkowe RGB 4: 4: 4: R / B
Funkcje analogowego dźwięku:
- Wyodrębnij osadzony dźwięk SDI i wyjście przez niesymetryczne wyjście liniowe 3,5 mm
- Przechwytuj analogowy dźwięk za pomocą niezbalansowanego interfejsu Line In 3,5 mm
Format przechwytywania wideo:
- Obsługa rozdzielczości przechwytywania do 2048 x 1080
- Obsługa liczby klatek na sekundę do 120 klatek na sekundę (Rzeczywista liczba klatek na sekundę może być ograniczona przepustowością USB i wewnętrzną częstotliwością roboczą. Typowe liczby klatek na sekundę w kontrolerze Intel USB 3.0 są następujące.): 1920x1080 YUY2 (do 70 fps), 1920x1080 RGB24 (do 60 fps)
- Obsługa 8-bitowych YUY2 i UYVY 4: 2: 2
- Wsparcie dla RGB24 i RGB32 4: 4: 4 8-bit
- Domyślny format przechwytywania to YUY2. Więcej formatów przechwytywania można ustawić za pomocą narzędzia USB Capture Utility.
