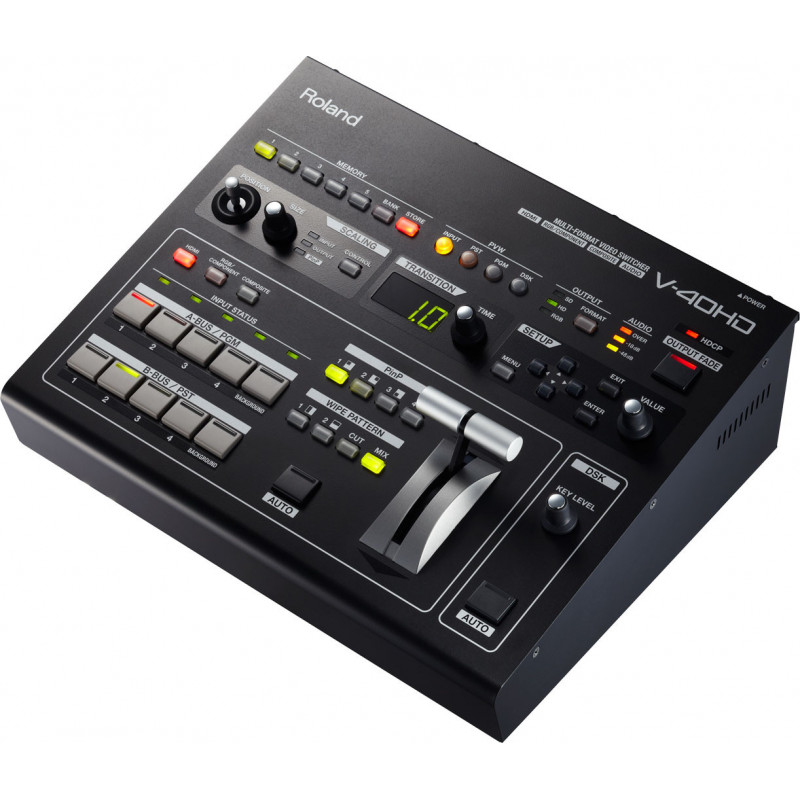

Roland V-40HD
CZTERY KANAŁY WIELOFORMATOWE NA SZCZYCIE JAKOŚCI OBRAZU HD.
Roland V-40HD Multi-Format Live Video Switcher to mile widziany dodatek do bogatej oferty modeli V-1600HD i V-800HD. V-40HD Live Video Switcher jest idealny do każdego wydarzenia na żywo lub instalacji, która wymaga swobody podłączania różnych źródeł, zarówno cyfrowych, jak i analogowych, komputerowych lub wideo. Jest szczególnie przystosowany do obsługi konfiguracji korzystających z popularnych kamer HDMI oraz komputerów.
V-40HD obsługuje prawdziwe wideo wieloformatowe, co oznacza, że nie ma potrzeby dopasowywania źródeł wejściowych do rozdzielczości wyjściowej. Każde wejście ma własny skaler jakości emisji, który indywidualnie skaluje każde źródło zgodnie z wymaganiami dla wybranej rozdzielczości wyjściowej.
Roland V-40HD oferuje dwanaście wejść na czterech kanałach plus jedno (w tle) i 5 złączy wyjściowych z niezależnymi skalerami na wejściach i wyjściach, umożliwiając podłączenie źródeł HDMI / DVI, RGB, komponentowych i kompozytowych. Obsługuje rozdzielczości wejścia / wyjścia do 1080 / 60p lub 1920x1200. V-40HD jest zgodny z HDCP, co pozwala łączyć gry chronione przed kopiowaniem i treści Blu-ray z innymi źródłami komputerów i kamer. Jest wyposażony w źródło sygnału wyjściowego z wielu przeglądarek, które zapewnia wygodne rozwiązanie do monitorowania po podłączeniu do monitora HDMI.
V-40HD jest wyposażony w cztery systemy wejściowe (Wejścia 1–4). Każdy z tych systemów ma trzy typy złączy wejściowych --- HDMI, RGB / Component i Composite --- pozwalając na podłączenie łącznie dwunastu urządzeń wideo. Do wyjścia V-40HD oferuje trzy systemy: Wyjście (HDMI, RGB / Component, Composite), Wyjście 2 (HDMI, RGB / Component) i Podgląd (HDMI).
Obsługuje sygnały wideo 1080p - dwa razy szybciej niż konwencjonalne HD i wykorzystuje wewnętrzne przetwarzanie sygnału 4: 4: 4/10-bit. Zapewnia to całą żywość realistycznego, szczegółowego obrazu z kamery i komputera.
* Przetwarzanie sygnału wyjściowego to 4: 2: 2/8-bit.
V-40HD posiada tryb HDCP, który umożliwia wprowadzanie i przełączanie komercyjnego cyfrowego wideo ze źródeł takich jak płyty Blu-ray lub konsole do gier zakodowane przy użyciu cyfrowej technologii zarządzania prawami autorskimi HDCP. Pozwala to na tworzenie wideo z nieograniczoną swobodą - na przykład, kompilowanie obrazu z dysku Blu-ray lub komputera typu tablet na tle z kamery na żywo. Wyjście na wyświetlacz można wykonać przez HDMI.
* Komercyjne wykorzystanie treści wymaga zgody właściciela praw autorskich.
* W trybie HDCP można używać tylko wyjścia DVI-D / HDMI. Zastosowanie wyjścia Component i Composite nie jest możliwe.
* Wyświetlacz lub projektor podłączony do wyjścia DVI-D / HDMI musi obsługiwać HDCP.
V-40HD może wprowadzać muzykę w tle, narrację lub inne analogowe źródła dźwięku, miksować i synchronizować wideo i audio, a następnie wyprowadzać wynik przez HDMI.
Wejście
SKALOWANIE Zoom i regulacja - V-40HD jest wyposażony w skalery, które umożliwiają samodzielne wprowadzanie ustawień dla każdego źródła wejściowego. Dzięki nim możesz pobierać źródła danych wejściowych o różnych rozdzielczościach i dostosowywać do dowolnych rozmiarów.
Selektory WEJŚCIA - Wybierz spośród HDMI, RGB / Component i Composite jako złącza dla każdego wejścia. Jednym dotknięciem możesz uzyskać dostęp do źródła wideo z dowolnego z trzech urządzeń podłączonych do odpowiednich wejść.
WEJŚCIA Złącza 1 - 4 - Obsługa trzech formatów na wejście. [HDMI] Do WUXGA, 1080p [RGB / Component] Do WUXGA, 1080p [Composite] 480i lub 576i Wejścia HDMI obsługują wbudowany sygnał audio.
WEJŚCIE AUDIO Miksuj dźwięk analogowy z wideo HDMI - V-40HD jest wyposażony w wejścia dla analogowego sprzętu audio. Umożliwia to osadzenie analogowego dźwięku w wyjściu wideo HDMI.
Wyjście
Selektory WYJŚCIOWE - Trzy typy formatów wyjściowych do wyboru. Wybierz SD, HD lub RGB po prostu naciskając przycisk.
Selektory PVW (podgląd) - Wybiera widok wyświetlany na monitorze podglądu. Wybierz czterokierunkowy podzielony ekran, PST, PGM lub DSK do wyświetlenia. * Rozdzielczość i częstotliwość odświeżania wyjścia monitora są ustalone na 1920 x 1080/60 Hz (progresywne). * Użyj monitora HDMI, który obsługuje sygnały HDCP i 60p. * Po wybraniu WEJŚCIE (podział czterokierunkowy) źródła są wyświetlane przy zmniejszonej częstotliwości klatek.
Złącza wyjściowe - Podłącz monitory, projektory lub sprzęt nagrywający. [HDMI] Do WUXGA, 1080p [RGB / Component] Do WUXGA, 1080p [Composite] 480i lub 576i * W trybie HDCP sygnały wideo nie są wysyłane z gniazd RGB / Component.
Efekty
DSK - (Downstream Keyer) Złożone logo i tekst do wyjściowego wideo. Możesz nakładać logo i tekst na skomponowane i przełączane wideo. Możliwe jest przejście sceny pod logo lub tekst, który pozostaje wyświetlany. - P in P Dwa obrazy można połączyć w jeden obraz wideo. Możesz wybrać dowolną z czterech pozycji dla wstawionego ekranu: lewy górny, lewy dolny, prawy górny lub prawy dolny. Możesz także dowolnie regulować rozmiar wstawionego ekranu.
WIPE WATE - Łatwy wybór efektów przejścia wideo.
FADER WIDEO - Przełączaj źródła z żądaną prędkością. Korzystanie z suwaka wideo (T-bar) pozwala ręcznie przenosić sceny, przenikania i wyciszania z dokładnie taką prędkością, jakiej chcesz.
Funkcje
PAMIĘĆ Zapisz ustawienia panelu - Możesz zapisać ustawienia V-40HD w pamięci wewnętrznej. Każdy z pięciu poziomów pamięci może pomieścić pięć zestawów ustawień, co pozwala zapisać w sumie 25 konfiguracji.
Interfejs sterowania
Sterowanie V-40HD za pomocą dowolnego urządzenia MIDI - Cyfrowy mikser audio Roland, taki jak M-200i V-Mixer, może łączyć się z V-40HD w celu zastosowania aplikacji audio-wideo. Podłącz kolejne V-40HD, aby uzyskać więcej wejść.
Użyj RS-232C do zintegrowanego zdalnego sterowania - Można podłączyć komputer, panel ścienny lub inne zdalne urządzenie i używać go do sterowania przełączaniem, efektami i innymi operacjami.
PORT USB Do zapisywania pamięci wewnętrznej - umożliwia podłączenie napędu flash USB i zapisanie w nim pamięci wewnętrznej.
V-40HD zawiera również szynę wejściową audio z ustawieniami głośności i opóźnienia, umożliwiającymi osadzenie dźwięku w sygnale wyjściowym HDMI, co jest szczególnie przydatne w aplikacjach do przesyłania strumieniowego i nagrywania.
Funkcję Multi-Zoom można włączyć, gdy jedno źródło wejściowe jest współużytkowane wewnętrznie z maksymalnie trzema dodatkowymi wejściami - w zasadzie szeregowo. Skaler dla każdego wejścia może powiększyć dowolną pozycję na obrazie wideo, dając wrażenie, że dodatkowe kamery są podłączone - tworząc wirtualne środowisko z wieloma kamerami. Dodatkowe efekty to keyer downstream (DSK), obraz w obrazie i wiele przejść.
Urządzenie jest wolne od hałasu dzięki unikalnej i wydajnej konstrukcji emitującej ciepło, która eliminuje potrzebę stosowania wentylatora chłodzącego. Obsługiwane są zarówno MIDI, jak i RS-232, umożliwiając sterowanie i integrację z różnymi urządzeniami, takimi jak V-Mixer do aplikacji audio-wideo-wideo lub zdalne sterowanie za pomocą panelu ściennego.
V-40HD obsługuje różnorodne opcje projektowania systemu i kreatywnej produkcji. Przystępna cena V-40HD i zaawansowane funkcje umożliwiają klientom przejście na tryb pracy HD. Mikser wideo V-40HD wzmacnia ofertę wieloformatowych mikserów wideo Rolanda i jest w stanie zaspokoić różnorodne potrzeby produkcji wideo na potrzeby wydarzeń na żywo, korporacyjnych, edukacyjnych i domów kultu za pomocą HDMI i źródeł komputerowych.
PRZETWARZANIE WIDEO |
Częstotliwość próbkowania 4:4:4 (Y/Pb/Pr), 10 bits *Przetwarzanie sygnału wyjściowego 4: 2: 2/8-bit. Przetwarzanie audio 24 bits/48 kHz, 2ch |
FORMATY WEJŚCIOWE |
Wideo HDMI 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p 640 x 480/60 Hz , 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz Audio HDMI Liniowy PCM, 24 bity / 48 kHz, 2 kanały RGB / Component 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p 640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz Composite NTSC, PAL |
FORMATY WYJŚCIOWE |
Wideo HDMI 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p 640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz Audio HDMI Liniowy PCM, 24 bity / 48 kHz, 2 kanały Audio HDMI 480 / 59,94p, 576 / 50p, 720 / 59,94p, 720 / 50p, 1080 / 59,94p, 1080 / 50p 640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz Composite NTSC, PAL Podgląd (HDMI) Wideo: 1920 x 1080/60 Hz (stałe) |
GNIAZDA WEJŚCIOWE |
Wideo / audio HDMI: Typ A (19 pinów) x 4 (WEJŚCIE 1--4) RGB / Component: HD DB-15 typ x 4 (WEJŚCIE 1--4) Kompozyt typ BNC x 4 (WEJŚCIE 1--4) Audio Typ telefonu TRS 1/4 cala (zbalansowane / niezbalansowane) x 1 para (WEJŚCIE AUDIO) |
GNIAZDA WYJŚCIOWE |
Wideo / audio HDMI: Typ A (19 pinów) x 2 (WYJŚCIE 1/2) RGB / Component: HD DB-15 typ x 2 (WYJŚCIE 1/2) Kompozyt typ BNC x 1 (WYJŚCIE 1) Preview HDMI Typ A (19 pinów) x 1 |
INNE GNIAZDA |
Tally HD DB-15 type x 1 (max input: 12 V/200 mA, Open collector type) MIDI 5 pins DIN type x 2 ( IN, OUT/THRU) RS-232C 9 pins D-sub type x 1 USB A type x 1 ( host, for USB memories ) |
POZIOM SYGNAŁU / IMPEDANCJA |
RGB / Component Poziom sygnału: 0,7 Vp-p (H, V: 5 VTTL) Impedancja: 75 omów USB A type x 1 ( host, for USB memories ) Composite Poziom sygnału: 1,0 Vp-p (luminancja), 0,286 Vp-p (barwa (NTSC)), 0,3 Vp-p (barwa (PAL)) Impedancja: 75 omów Dźwięk analogowy Nominalny poziom wejściowy: +4 dBu Maksymalny poziom wejściowy: +22 dBu Impedancja: 15 kiloomów |
EFEKTY WIDEO |
Przejście Mix, Cut, Wipe (9 wzorów) Kompozycja Obrazek w obrazku, DSK (klucz luminancji, klucz chrominancji) Inne Zanikanie wyjścia |
EFEKTY DŹWIĘKOWE |
Opóźnienie 0,0-12,0 klatek |
INNE |
Pokaz 7 segmentów, 3 znaki LED Zasilacz DC 12 V (zasilacz sieciowy) Napięcie 2.6A Akcesoria
|
ROZMIAR I WAGA |
Szerokość 317 mm 12-1 / 2 cale Głębokość 266 mm 10-1 / 2 cale Wysokość 108 mm 4-5 / 16 cali Waga 3,4 kg 7 funtów 8 uncji |
