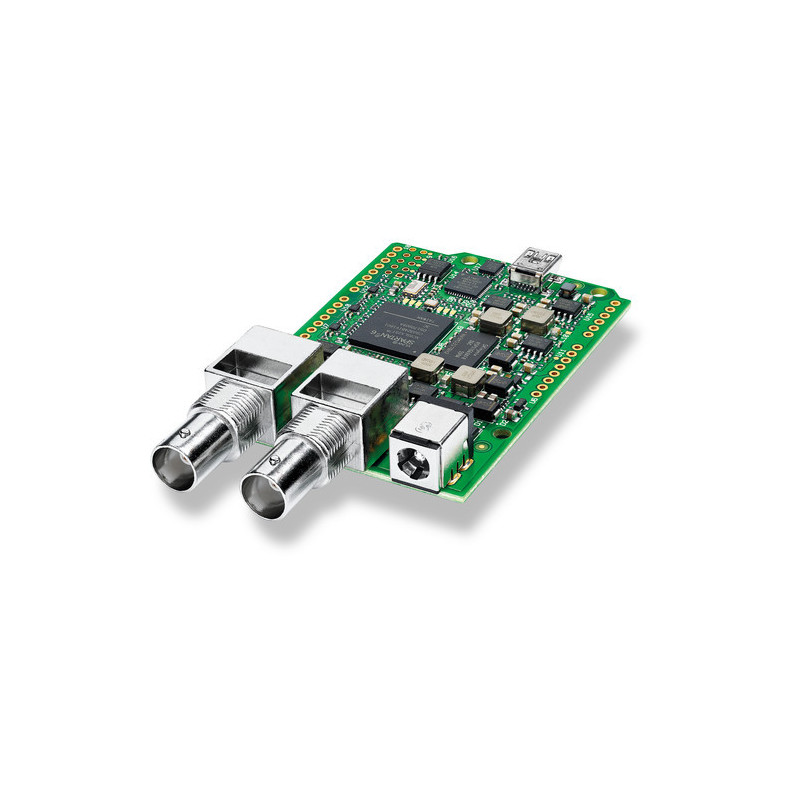

Blackmagic Design 3G-SDI Arduino Shield

Blackmagic Design 3G-SDI Arduino Shield

Stwórz niestandardowe rozwiązanie do sterowania kamerą za pomocą 3G-SDI Arduino Shield firmy Blackmagic Design. Działając w połączeniu z oddzielnie dostępnym kontrolerem Arduino, Shield osadza sygnał sterujący SDI w kanale zwrotnym Programu, który będzie obsługiwał kompatybilne kamery, takie jak Blackmagic Studio Camera lub URSA Mini z aktualizacją oprogramowania Studio Camera. Są to te same elementy sterujące wysyłane przez przełącznik serii ATEM.

Wbudowany protokół sterowania Blackmagic Video Device

Ten otwarty protokół komunikacyjny wykorzystuje puste miejsce w strumieniu danych SDI, aby dodać talkback, tally i inne informacje sterujące kamerą bezpośrednio do kamery za pośrednictwem zwrotnego kanału informacyjnego programu. Ze względu na jego otwarty charakter można tworzyć niestandardowe rozwiązania, które są zgodne z przełącznikami, kamerami i innym pomocniczym sprzętem.

Dostępne sterowanie

Następujące elementy sterujące są obsługiwane przez SDI.

• Tally.
• Gain.
• Detail.
• Shutter.
• Zoom.
• Focus.
• Iris.
• Pedestal.
• Color Balance.
• Contrast.
• Hue.
• Saturation.

O Arduino

Arduino to kontroler - w zasadzie prosty komputer - który można osadzać w innych urządzeniach w celu tworzenia niestandardowych rozwiązań. W tym przypadku instalacja na tarczy. Gdy masz już Arduino, możesz pobrać IDE (oprogramowanie deweloperskie) ze strony internetowej Arduino, a następnie załadować „przykładowy kod” Shield. Dzięki temu poczujesz, jak Arduino współpracuje z kamerą i pomoże Ci rozpocząć programowanie

Program wykorzystujący Arduino IDE

Programy Arduino nazywane są szkicami i są zaprojektowane tak, aby były łatwe do napisania. Możesz zainstalować „przykładowy kod” przez Arduino IDE (dostępne na stronie Arduino), aby poczuć, jak działa system. Polecenia dotyczące sterowania kamerą są udokumentowane w podręcznikach ATEM i Studio Camera (dostępne w sekcji Wsparcie na stronie internetowej Blackmagic Design)

Interfejs magistrali I2C

Arduino Shield wykorzystuje tylko magistralę I2C, co oznacza, że jest również kompatybilny z innymi mikrokontrolerami, w tym Raspberry Pi.
